Vamos agora programar a memória flash selecionada pelos switches S1, S2 e S15. Para isto iremos precisar do software JFlash e do cabo JTAG que acompanha o Kit. No futuro veremos outra forma de programar a Flash via o Flash Loader do Diagnostic Manager
Para isto você terá que ir no site da Intel®:
http://www.intel.com/design/pca/applicationsprocessors/swsup/dbpxa_jflash_legal.htm
No WinNT e Win2000 (para Windows 98 e XP leia o RelNote_JFlashmm.htm
no diretório de instalação do JFlash)
1. Copie GIVEIO.SYS do diretório de instalação do JFlash para o diretório
Winnt\System32
2. Click em Add/Remove Hardware no Painel de Controle
3. Siga as instruções para adicionar um novo dispositivo
4. Selecione “Select hardware from list” e click Next
5. Selecione “Ports” e click Next
6. Selecione “Have to Disk” e localize o arquivo giveio.inf no diretório de
instalação do JFlash
7. Confirme e finalize a instalação
1. Escolha o nCS0 pelos switches S1,
S2 e S15.
2. Se nCS0 for o banco ROM selecione S14 para posição dot
3. Se nCS0 for o banco PC selecione S3 para a posição dot
4. Conecte o cabo JTAG à porta paralela do Desktop

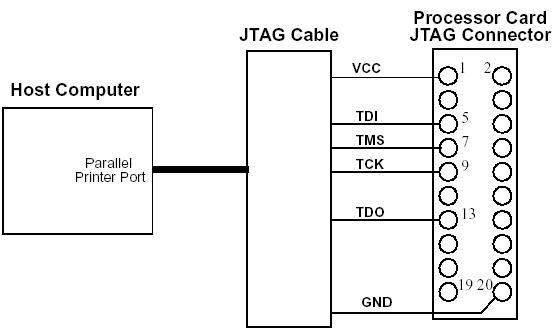

5. Conecte o cabo JTAG na Processor Card como descrito na figura abaixo. Muito
cuidado com este passo, principalmente como os cabos VCC e GND.
Iremos agora no prompt de comando, a partir do diretório de instalação de JFlash, copiar a imagem de um programa para a flash da DBPXA250. Uma documentação mais completa encontra-se em RelNote_JFlashmm.htm neste diretório.
C:\Program Files\Intel Corporation\JFlash_MM>JFLASHMM plat img [addr]
plat – nome da plataforma sem o .dat
img – imagem do programa que vai ser gravado na flash
addr – Endereço inicial em Hex( quando for o endereço zero não é
necessário informar)
Ex: JFLASHMM dbpxa250 eboot.nb0
