Intel PCA - Configurando os switches da DBPXA250

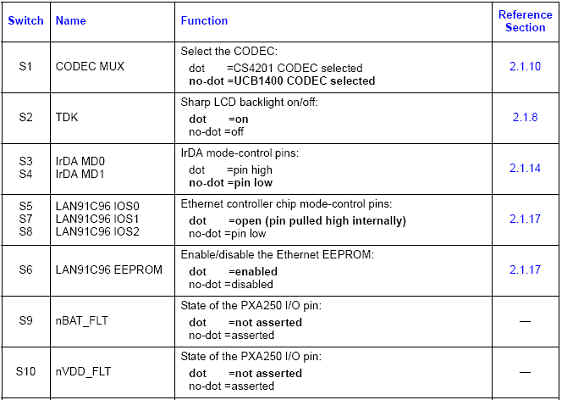

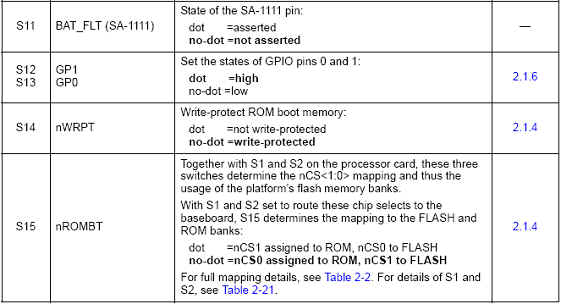

As tabelas a seguir detalham as funções de cada switch da placa e seu valor padrão encontra-se em negrito. Para maiores detalhes consulte o manual:
Intel® DBPXA250 Development Platform for Intel® PCA User's Guide

Cada switch possui um ponto em um de seus lado. Quando o ponto está visível a tabela manda configurar na posição "dot" e quando ele não está visível em "not-dot".

A última coluna da tabela faz referência a uma seção do documento em que o switch é detalhado.

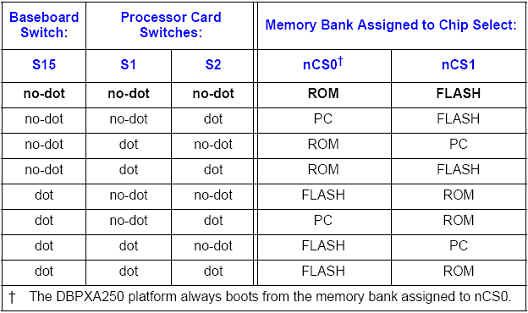

A última tabela informa como selecionar qual o banco de memória será o principal e o secundário. São eles: Flash, ROM e PC(o banco que fica na Processor Card)

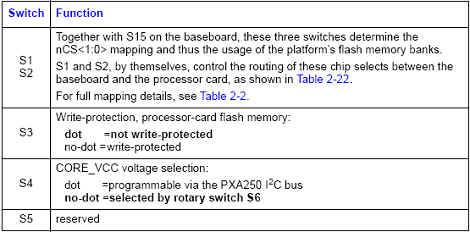

Switches da Processor Card. Para Configurar S1 e S2 seguir a próxima tabela



FLASH Memory Usage and Mapping:
